5-Achs-Fräs-Dreh-Zentrum HMT-i – Komplettbearbeitung in einer Aufspannung.

Name: TOPNC HMT-i Serie – 5-Achs-Fräs-Dreh-Zentrum
Brand: TOPNC

Drehen, Fräsen, Bohren und simultane 5-Achs-Bearbeitung in einer Maschine: Die HMT-i Serie fertigt komplexe Rotations- und Präzisionsbauteile ohne Umspannen – mit Siemens-Steuerung, Schwenkachse B 240° und HSK-T63-Frässpindel bis 12.000 min⁻¹.

HMT-i300HMT-i500HMT-i500SHMT-i500SSHMT-i500SL

Angebot anfragen Technische Daten

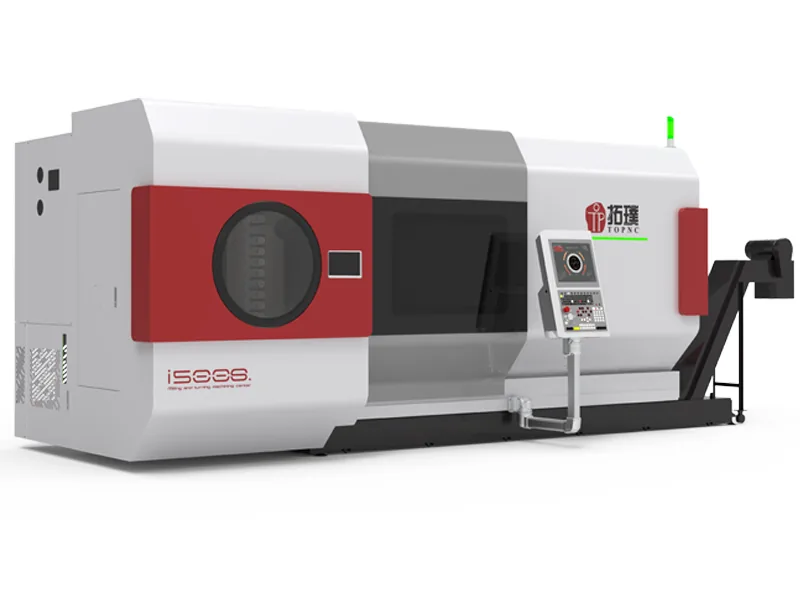

TOPNC HMT-i 5-Achs-Fräs-Dreh-Zentrum mit Siemens-Steuerung

HMT-i Serie mit Siemens CNC · Abbildung: TOPNC

Ihre Vorteile

Weniger Aufspannungen, kürzere Prozessketten

Wer heute ein Bauteil zwischen Drehmaschine und Bearbeitungszentrum hin- und herträgt, verliert Zeit und Genauigkeit. Die HMT-i erledigt beides in einem Durchgang.

01ProzessintegrationDrehen, Fräsen, Bohren, Ausdrehen, Reiben und Gewindeschneiden in einer Aufspannung – weniger Rüstzeit, weniger Fehlerquellen.

02Echte 5-Achs-BearbeitungDie Schwenkachse B (240°, Torquemotor) bearbeitet angestellte Ebenen und komplexe Geometrien auch simultan – mit RTCP.

03Geschlossene RegelkreiseDirekte Messsysteme mit 0,001 mm bzw. 0,001° Auflösung halten die Positioniergenauigkeit auch bei langen Bearbeitungszeiten stabil.

04WerkzeugmanagementScheibenmagazin mit 12/18 bzw. 24 Plätzen oder Kettenmagazin mit 48 Plätzen – für wirtschaftliche Fertigung auch komplexer Teile.

Modellübersicht

Fünf Varianten für unterschiedliche Bauteilgrößen

Kompakt

HMT-i300

Für kleinere Rotations- und Präzisionsteile, mit Reitstock.

Ø 300 mm: max. Bearbeitungsdurchmesser
500 mm: max. Drehlänge
Ø 50 mm: max. Stangendurchlass

Standard

HMT-i500

Stabile Plattform für größere Bauteile, mit Reitstock.

Ø 500 mm: max. Bearbeitungsdurchmesser
800 mm: max. Drehlänge
Ø 74 mm: max. Stangendurchlass

Mit Gegenspindel

HMT-i500S

Komplettbearbeitung von beiden Seiten.

1500 mm: max. Drehlänge
48 Plätze: Kettenmagazin
Gegenspindel: Ø 200 mm, 40 kW

Mit Gegenspindel

HMT-i500SS

Kompaktere Gegenspindel-Version für hohe Prozessintegration.

1000 mm: max. Drehlänge
48 Plätze: Kettenmagazin
Gegenspindel: Ø 200 mm, 40 kW

Langversion

HMT-i500SL

Für lange Werkstücke, Gegenspindel in voller Größe.

2000 mm: max. Drehlänge
48 Plätze: Kettenmagazin
Gegenspindel: Ø 250 mm, 75 kW

Technische Daten

Die HMT-i Serie im Vergleich

Alle Werte nach Herstellerangabe. Auf dem Handy lässt sich die Tabelle seitlich wischen.

Parameter	HMT-i300	HMT-i500	HMT-i500S	HMT-i500SS	HMT-i500SL
Arbeitsbereich
Max. Bearbeitungsdurchmesser	300 mm	500 mm	500 mm	500 mm	500 mm
Max. Stangendurchlass	50 mm	74 mm	74 mm	74 mm	74 mm
Max. Drehlänge	500 mm	800 mm	1500 mm	1000 mm	2000 mm
Verfahrweg X-Achse	500 mm	500 mm	500 mm	500 mm	500 mm
Verfahrweg Y-Achse	200 mm	200 mm	200 mm	200 mm	200 mm
Verfahrweg Z-Achse	550 mm	850 mm	1610 mm	1120 mm	2120 mm
Schwenkbereich B-Achse	240°	240°	240°	240°	240°
Frässpindel
Max. Drehzahl	12.000 min⁻¹	12.000 min⁻¹	12.000 min⁻¹	12.000 min⁻¹	12.000 min⁻¹
Max. / Nenn-Drehmoment	88,5 / 45 Nm	88,5 / 45 Nm	88,5 / 45 Nm	88,5 / 45 Nm	88,5 / 45 Nm
Max. / Nennleistung	39,5 / 18,5 kW	39,5 / 18,5 kW	39,5 / 18,5 kW	39,5 / 18,5 kW	39,5 / 18,5 kW
Werkzeugaufnahme	HSK-T63	HSK-T63	HSK-T63	HSK-T63	HSK-T63
Innenkühlung durch Werkzeug	Standard	Standard	Standard	Standard	Standard
B-Achse
Antrieb	Torquemotor	Torquemotor	Torquemotor	Torquemotor	Torquemotor
Drehmoment Nenn / max.	360 / 685 Nm	360 / 685 Nm	360 / 685 Nm	360 / 685 Nm	360 / 685 Nm
Klemmmoment	1500 Nm	1500 Nm	1500 Nm	1500 Nm	1500 Nm
Max. Drehzahl	80 min⁻¹	80 min⁻¹	80 min⁻¹	80 min⁻¹	80 min⁻¹
Drehspindel (Hauptspindel)
Drehmoment Nenn / max.	140 / 315 Nm	286 / 715 Nm	286 / 715 Nm	286 / 715 Nm	286 / 715 Nm
Max. Drehzahl	4.500 min⁻¹	3.000 min⁻¹	3.000 min⁻¹	3.000 min⁻¹	3.000 min⁻¹
Max. Leistung	40 kW	75 kW	75 kW	75 kW	75 kW
Positionierung und Klemmung	Ja	Ja	Ja	Ja	Ja
Klemmmoment	300 Nm	440 Nm	440 Nm	440 Nm	440 Nm
Futtergröße	Ø 200 mm	Ø 250 mm	Ø 250 mm	Ø 250 mm	Ø 250 mm
Gegenspindel
Drehmoment Nenn / max.	–	–	140 / 315 Nm	140 / 315 Nm	286 / 715 Nm
Max. Drehzahl	–	–	4.500 min⁻¹	4.500 min⁻¹	3.000 min⁻¹
Max. Leistung	–	–	40 kW	40 kW	75 kW
Positionierung und Klemmung	–	–	Ja	Ja	Ja
Futtergröße	–	–	Ø 200 mm	Ø 200 mm	Ø 250 mm
Reitstock
Max. Vorschubkraft	1000 N	8000 N	–	–	–
Innenkegel	MT4	MT5	–	–	–
Vorschübe und Messsystem
Max. Vorschub X / Y	30 / 30 m/min	30 / 30 m/min	30 / 30 m/min	30 / 30 m/min	30 / 30 m/min
Max. Vorschub Z	36 m/min	36 m/min	30 m/min	36 m/min	30 m/min
Closed-Loop-Auflösung X/Y/Z	0,001 mm	0,001 mm	0,001 mm	0,001 mm	0,001 mm
Closed-Loop-Auflösung B/C	0,001°	0,001°	0,001°	0,001°	0,001°
Werkzeugmagazin
Magazinart	Scheibenmagazin	Scheibenmagazin	Kettenmagazin	Kettenmagazin	Kettenmagazin
Werkzeugplätze	12 / 18	24	48	48	48
Max. Werkzeuggewicht	5 kg	7 kg	7 kg	7 kg	7 kg
Max. Werkzeuglänge	250 mm	300 mm	300 mm	300 mm	300 mm
Max. Werkzeug-Ø voll / freie Nachbarplätze	75 / 120 mm	80 / 120 mm	75 / 120 mm	75 / 120 mm	75 / 120 mm
Steuerung
CNC-Steuerung	Siemens	Siemens	Siemens	Siemens	Siemens
Bedienfeld	Touchscreen, 483 mm Diagonale	Touchscreen, 483 mm Diagonale	Touchscreen, 483 mm Diagonale	Touchscreen, 483 mm Diagonale	Touchscreen, 483 mm Diagonale
Anzeigeauflösung	0,0001 mm	0,0001 mm	0,0001 mm	0,0001 mm	0,0001 mm
Look-Ahead	bis 1024 Sätze	bis 1024 Sätze	bis 1024 Sätze	bis 1024 Sätze	bis 1024 Sätze
Konturoptimierung / RTCP / Bearbeitung angestellter Ebenen	Ja	Ja	Ja	Ja	Ja
Aufstellmaße und Gewicht
Länge × Breite × Höhe	3200 × 2400 × 2300 mm	5700 × 2400 × 2300 mm	7000 × 2800 × 2700 mm	5750 × 2800 × 2700 mm	7750 × 2800 × 2700 mm
Gewicht	6 t	8 t	11 t	10 t	12 t

Technische Daten und Abbildungen: TOPNC (Herstellerangaben, Stand August 2026). Änderungen und Irrtümer vorbehalten. Die ausführliche Produktbroschüre senden wir Ihnen gern auf Anfrage.

Einblicke

Maschine und typische Bauteile

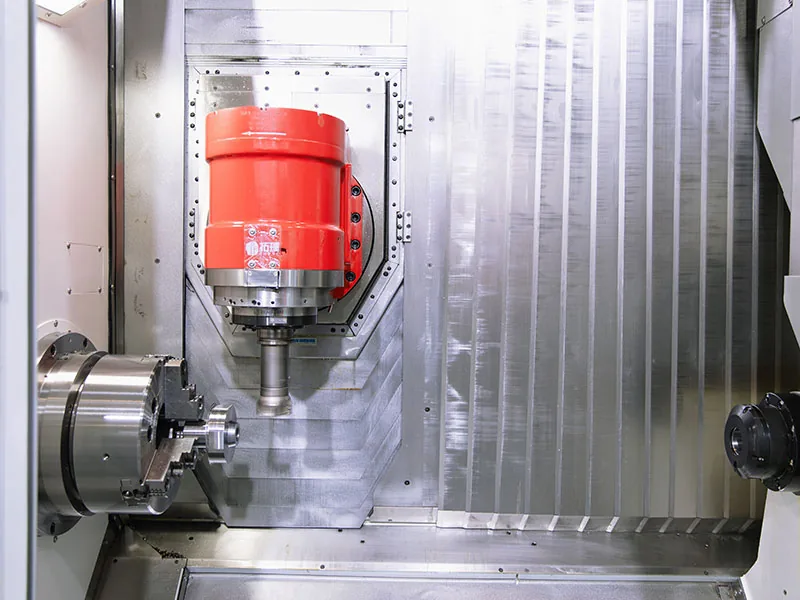

Arbeitsraum der HMT-i mit Frässpindel und Drehfutter — Arbeitsraum mit Frässpindel und Hauptspindel

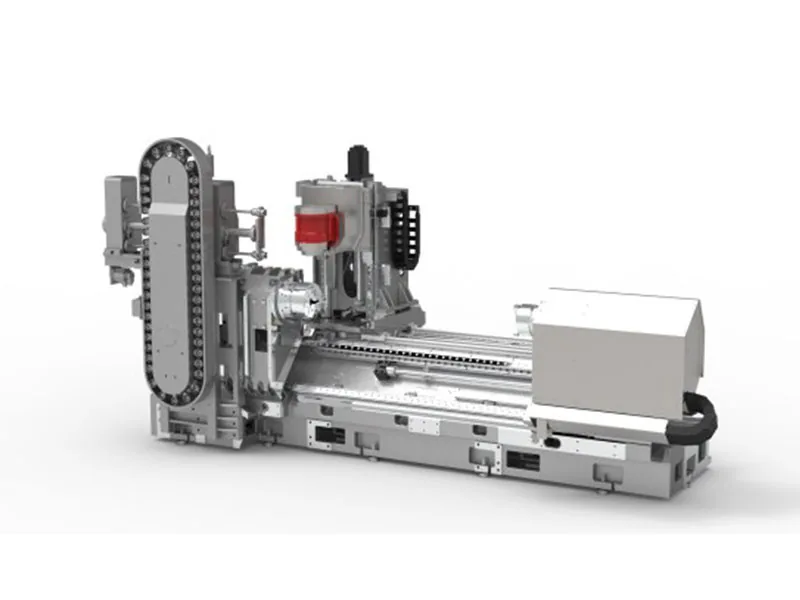

Maschinenaufbau der HMT-i mit Kettenmagazin — Maschinenaufbau mit Kettenmagazin

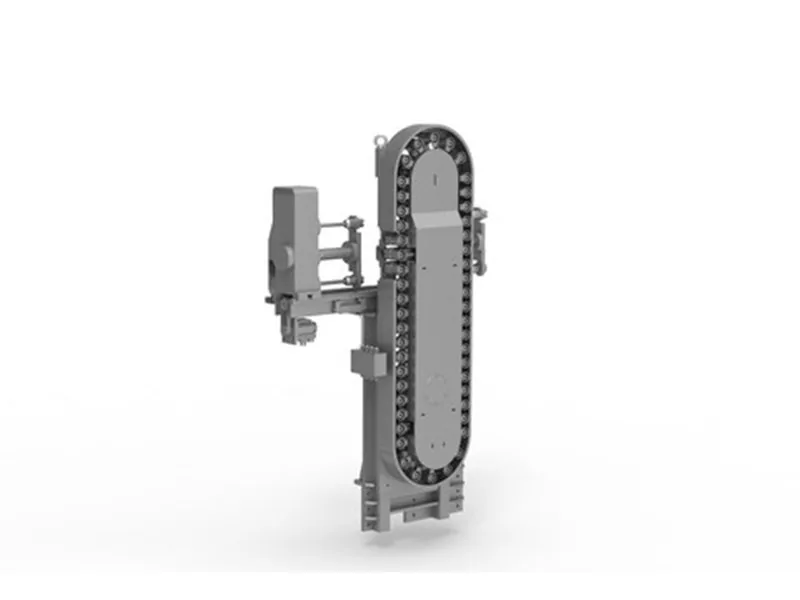

Kettenmagazin der HMT-i — Kettenmagazin mit 48 Plätzen

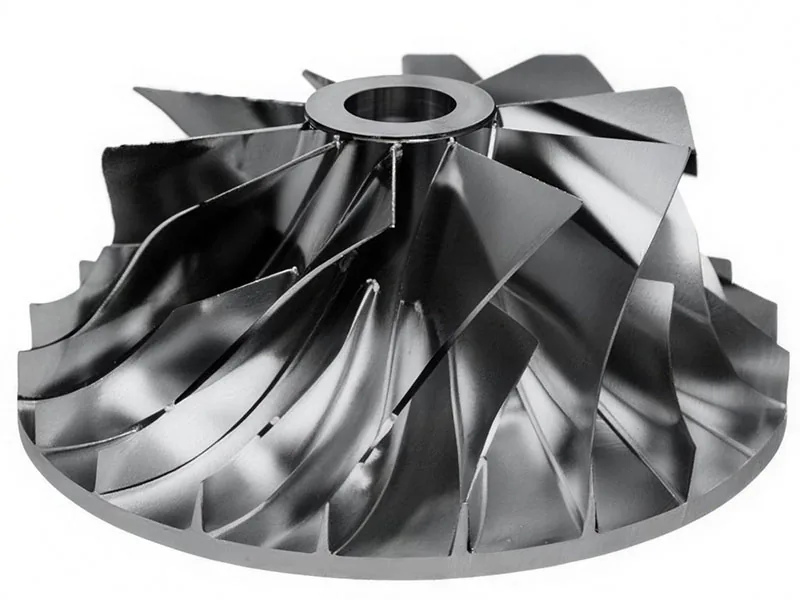

Laufrad als Bauteilbeispiel — Bauteilbeispiel: Laufrad

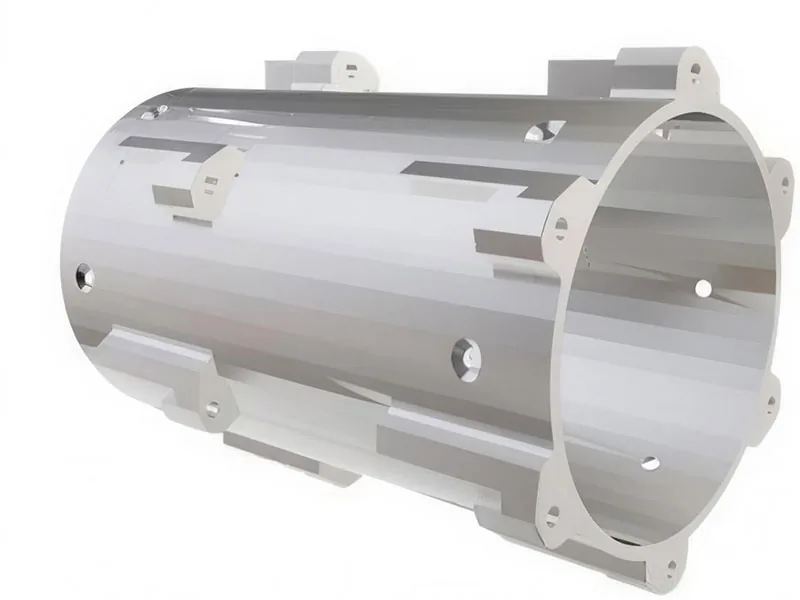

Gehäuse als Bauteilbeispiel — Bauteilbeispiel: Gehäuse

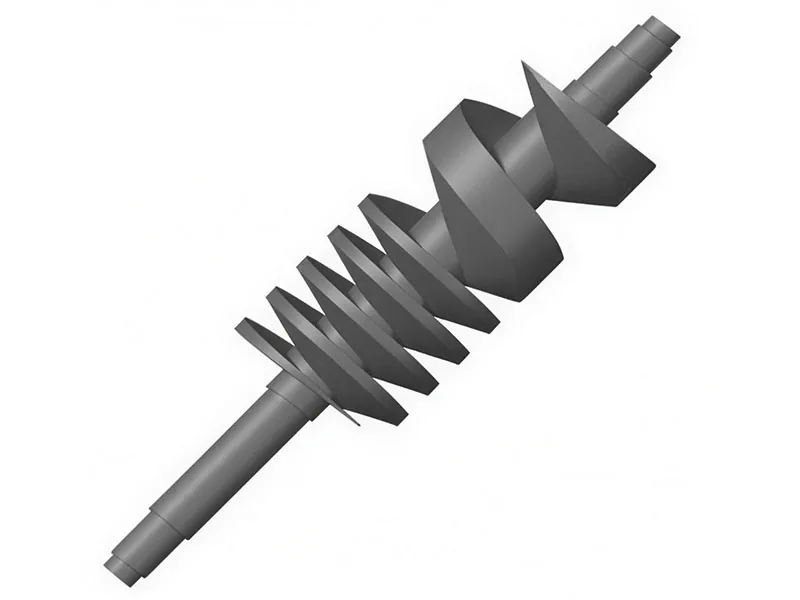

Schneckenwelle als Bauteilbeispiel — Bauteilbeispiel: Schneckenwelle

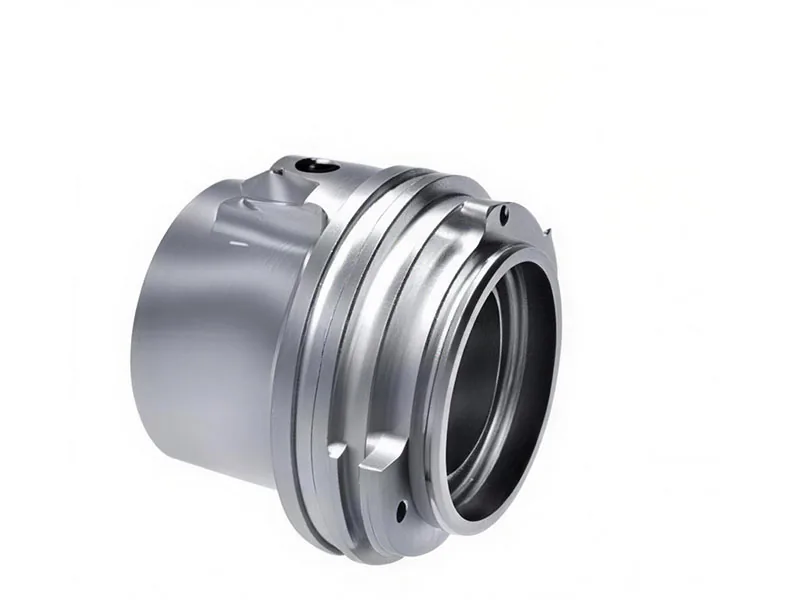

Rotationsteil als Bauteilbeispiel — Bauteilbeispiel: Rotationsteil

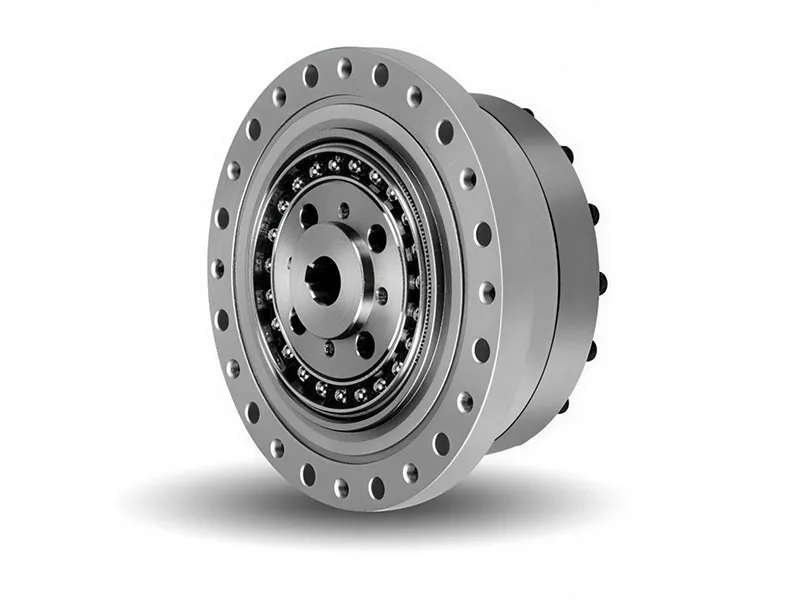

Getriebebauteil als Bauteilbeispiel — Bauteilbeispiel: Getriebebauteil

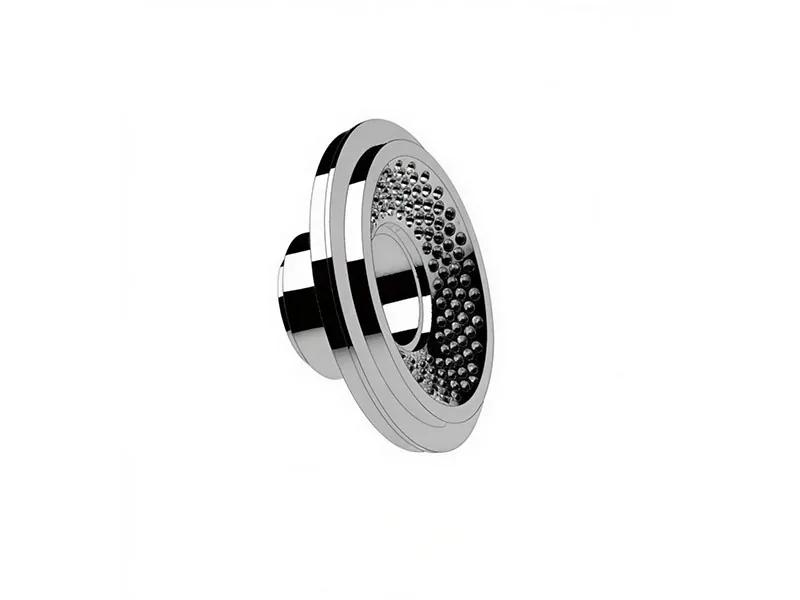

Präzisionsdrehteil als Bauteilbeispiel — Bauteilbeispiel: Präzisionsteil

Abbildungen: TOPNC

Welche HMT-i passt zu Ihrer Fertigung?

Schicken Sie uns eine Zeichnung oder beschreiben Sie Bauteilgröße, Werkstoff, Toleranzen und Losgröße – wir beraten Sie persönlich und erstellen Ihnen ein Angebot.
